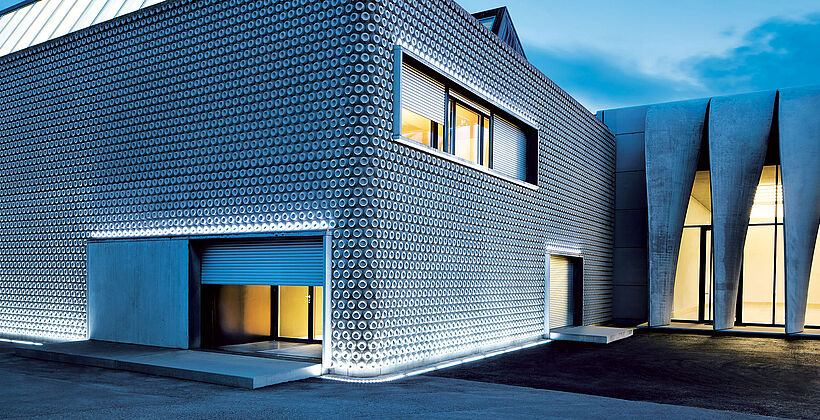

Mehrere Einbruchschutz-Rolltore vom Typ wES 48 beim Eingang und den Fenstern eines modernen Firmengebäudes
Einbruchschutz-Rolltor

WES 48 —
Widerstandsklassen RC 3 / 4

Das Rolltor WES 48 bietet optimale mechanische Durchbruchhemmung und entspricht den Widerstandsklassen RC 3 / 4. Das WES 48 ist ein modernes Torsystem, das für höchste Zuverlässigkeit und Sicherheit steht.

Downloads
Konstruktion WES 48

Merkmale

  • Widerstandsklassen RC 3 / 4
  • Kompaktsystem mit Rollbox, bedingt wenig Sturzbereich
  • Hochwertige Eloxierung
  • Stranggepresstes Aluminiumprofil
Torkonstruktion
Doppelwandig isoliertes, stranggepresstes Lamellenprofil in Aluminium farblos eloxiert E6 / EV1, mit Polyurethan-Hartschaumkern (PUR), Profil gerade.
Bauhöhe Lamelle 48 mm.
Toroptik
Vertikal verlaufende Lamellen glatt.
Laufschienen
In Aluminium farblos eloxiert E6 / EV1.
Antriebssystem
Welle mit Rohrmotor und Abrollsicherung.
Betriebsart
Elektrisch.
Einbaugrössen
Lichte Torbreite bis 5 000 mm.
Lichte Torhöhe bis 2 850 mm.
Eigenschaften
Witterungs- und korrosionsbeständig.
Widerstand gegen Windlast (EN 12424): Klasse 2 – 4.
Widerstandsklassen RC 3 / 4.

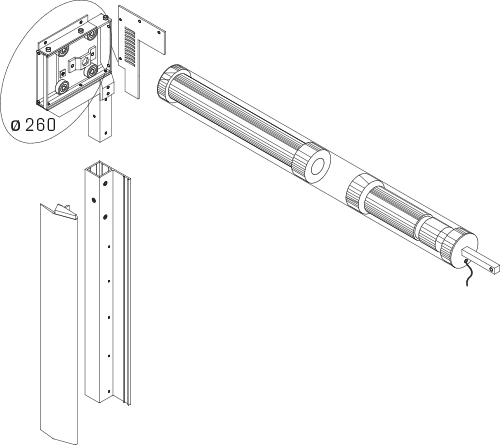

Konstruktion WES 48

Rollbox
Konstruktion <sup>W</sup>ES 48

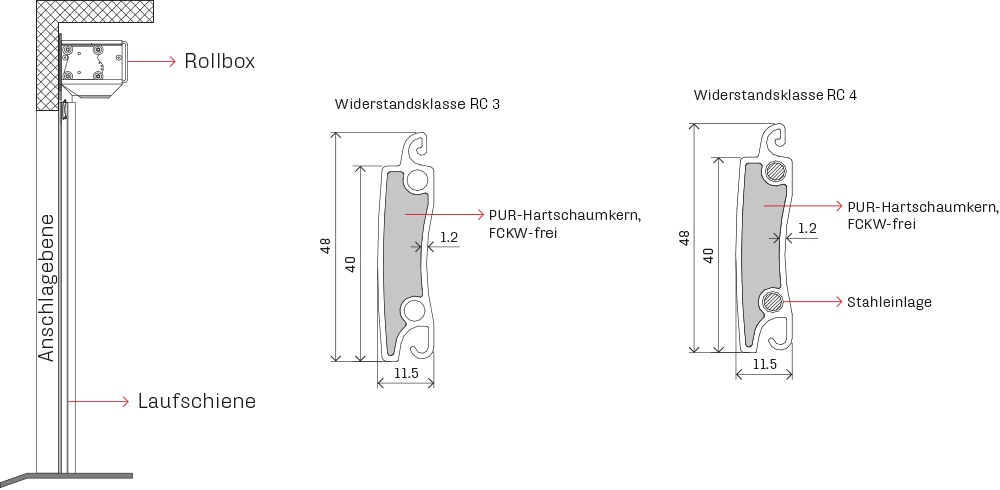

Konstruktion WES 48

Vertikalschnitt
Konstruktion <sup>W</sup>ES 48

Optik & Design

Standard
Option
Materialausführungen


Torblattkonstruktion in Aluminium eloxiert Farblos eloxiert E6 / EV1.

Laufschienen in Aluminium

Torblattbeschichtungen


Pulverbeschichtung nach RAL oder NCS

Spezial-Eloxierung


Lamellenarten

Standard
Option
Lamelle Profil stranggepresst, gerade, doppelwandig isoliert. Widerstandsklasse RC 3.

Lamelle Profil stranggepresst, gerade, doppelwandig isoliert. Widerstandsklasse RC 4.


Betriebsarten

Standard
Option
Elektrisch


Totmann-Steuerung Impuls «AUF», Totmann «ZU».

Impulssteuerung Impuls «AUF», Impuls «ZU».


Schutzkomponente

Standard
Option
Rollbox-Gehäuse Farblos eloxiert E6 / EV1.


Elektrokomponenten

Standard
Option
Sicherheitseinrichtungen


Lichtgitter

Lichtschranke

Sicherheitskontaktleiste

Befehlsgeber


Drucktaster

Funk

Zugschalter

Schlüsselschalter

Externer Befehl

Statusanzeigen


Auswertung Torstatus

Anbindung an Gebäudeleitsystem (GLS)

Applikation


Schleusensteuerung
